Identificación
Una vez que se han tomado las imágenes y se han procesado; continuaremos identificando y anotando los objetos que hemos capturado. Existe una herramienta de muchísima utilidad en Pixinsight que nos permitirá identificar y anotar objetos de forma automática. Esta es la historia de la cruz del sur.
1. Configurar el servicio
Script >> Image Analysis >> ImageSolver

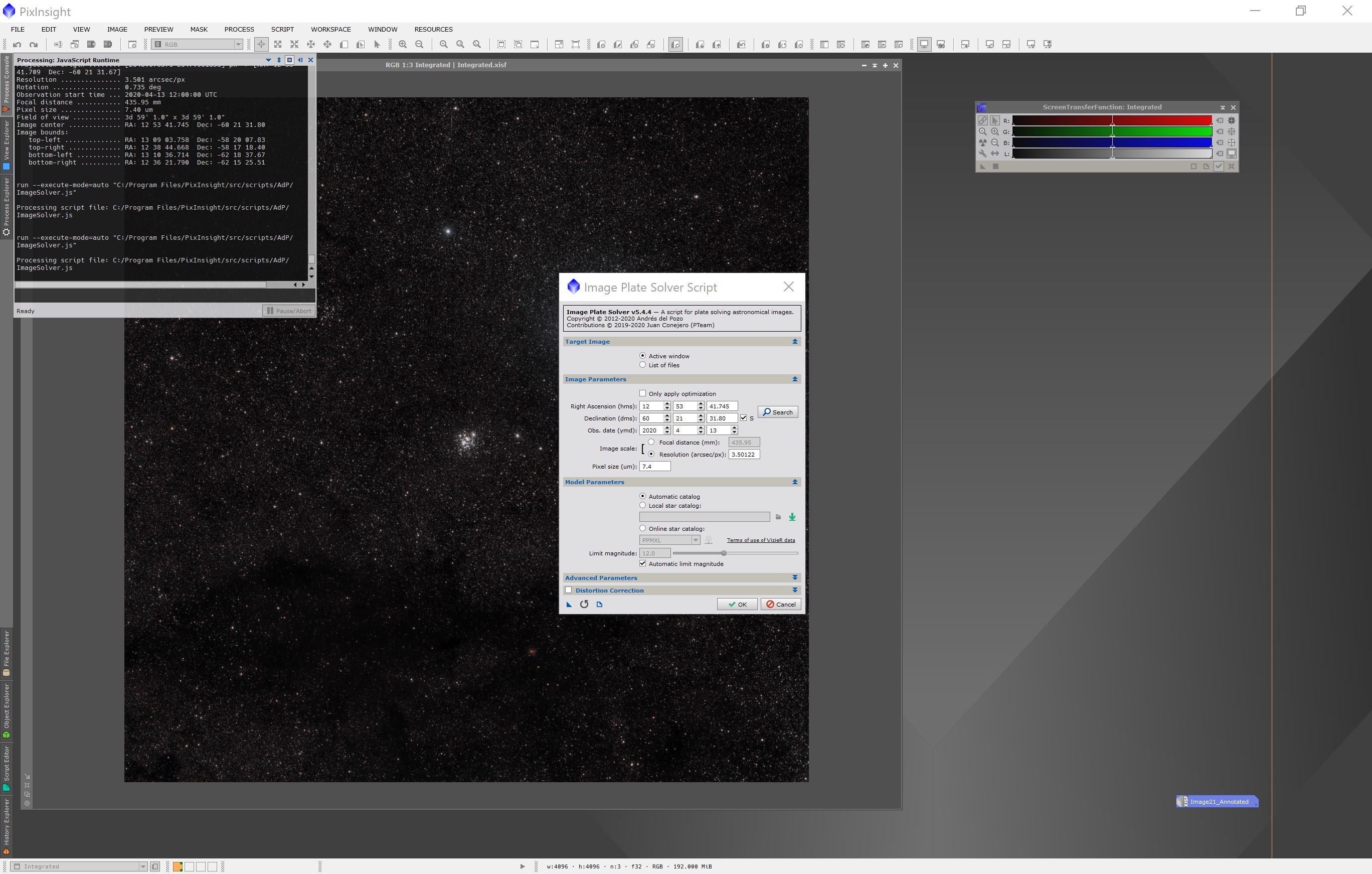

Añadiremos los valores para los parámetros de localización, así como lo parámetros, como se indica en la siguiente imagen:

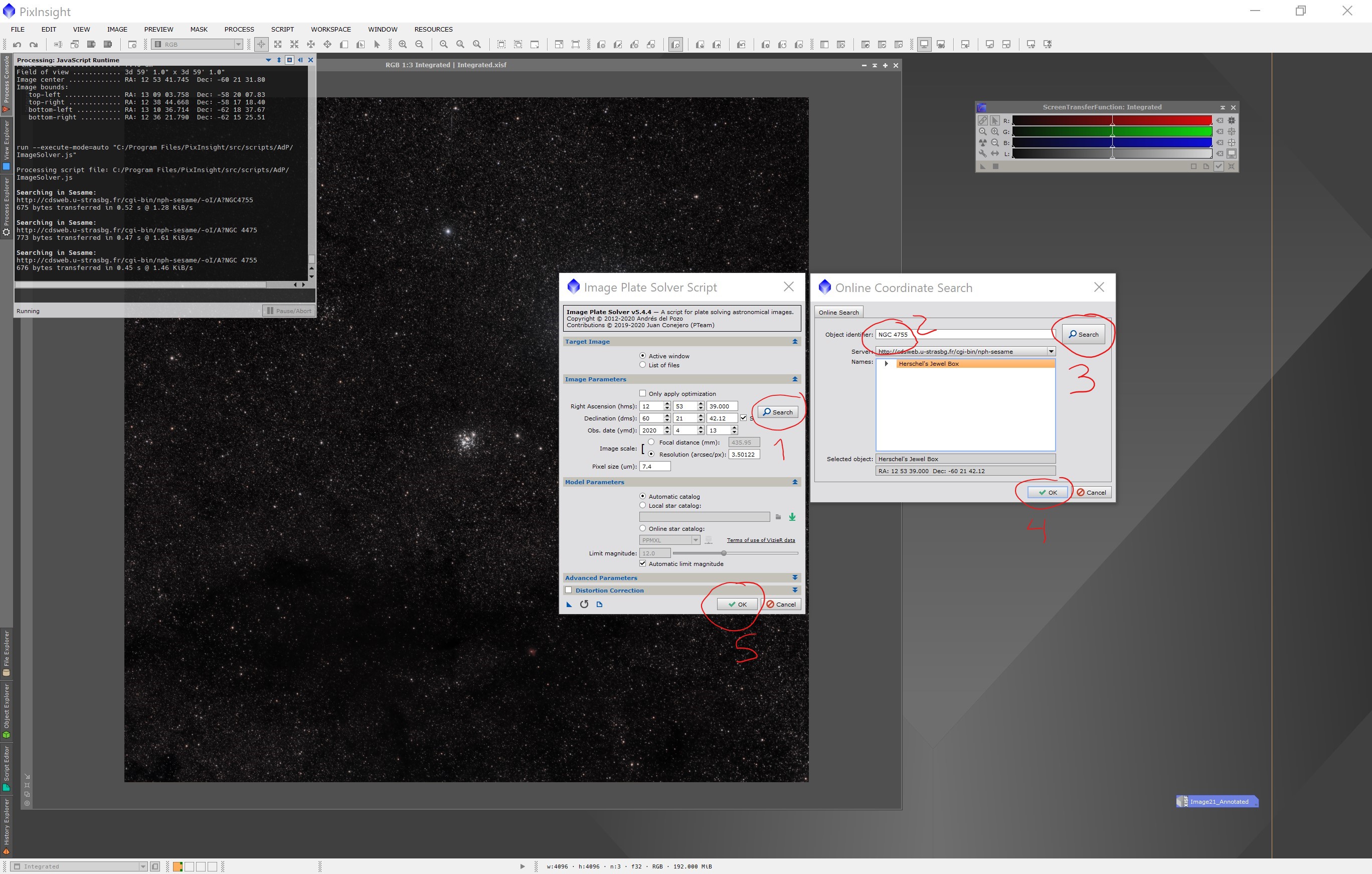

- Pulsar el botón search para localizar el objeto
- Se abre una ventana donde vamos a poner uno de los objetos de la imagen, en nuestro caso NGC 4755
- Seleccionamos una opción de la lista
- Aceptamos la ventana
- Pulsamos en el botón ok, para descargar los datos necesarios del proveedor y realizar algunos pasos como un alineado de estrellas usando los datos descargados y nuestra propia imagen.
2. Obtener información y anotar imagen
El siguiente paso, consiste en elegir “un proveedor” para incluir en la imagen las diferentes capas de información que ofrecen; de cada proveedor podremos elegir anotaciones para estrellas, galaxias, planetas, ….
Script >> Render >> AnnotateImage

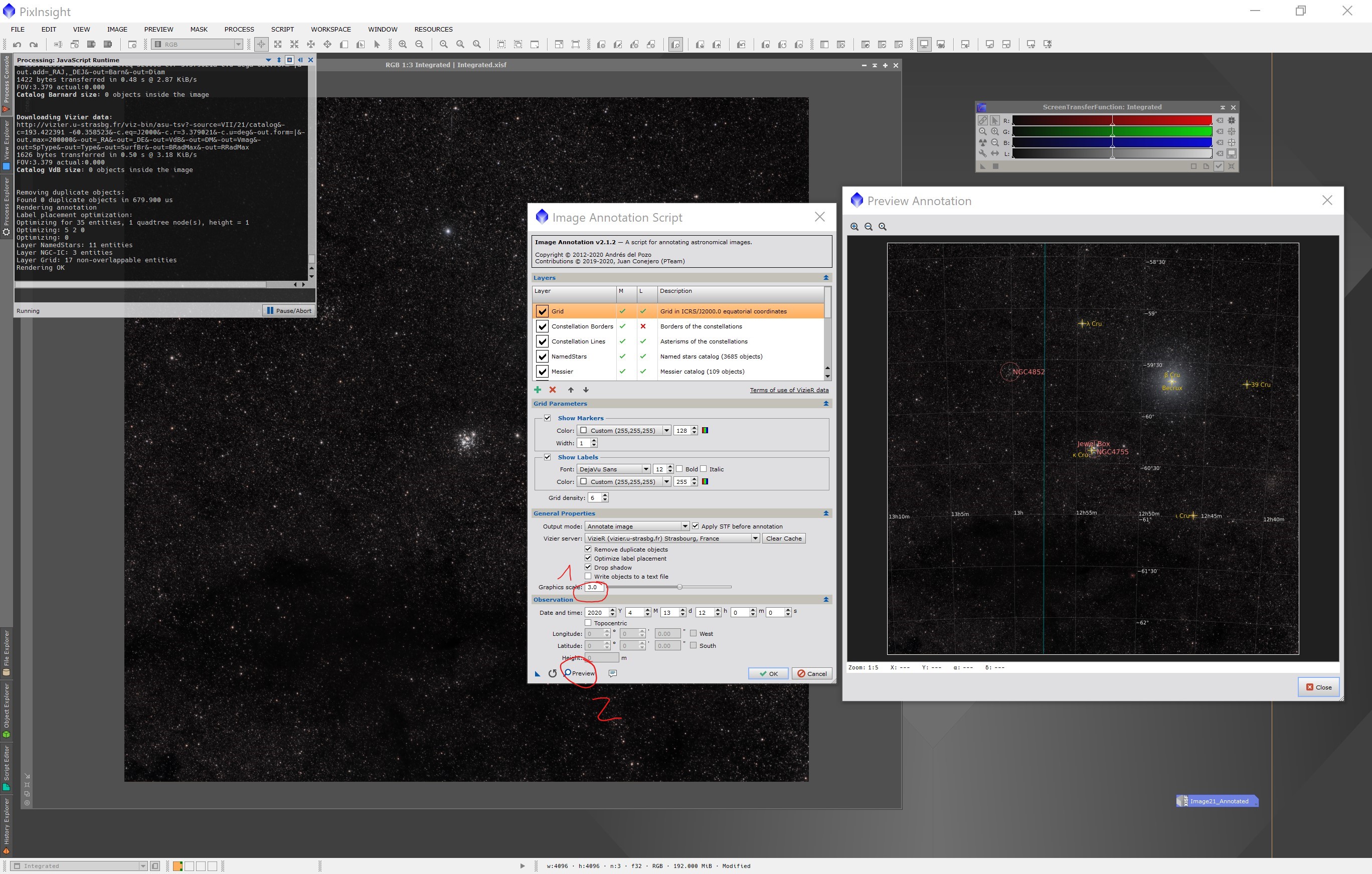

A continuación, seleccionaremos en la lista las capas que queremos: Estrellas, planetas, etc, … (podemos ir probando).
1.- Para el caso de la imagen que estamos usando en este ejemplo,pondremos una escala de 3.0 para que se lea bien las anotaciones generadas. 2.- Pulsamos el botón preview. Se abrirá una ventana con el resultado. Si nos gusta como ha quedado, cerraremos la preview y pulsaremos en el botón Ok de la ventana de Image Annotation Script.

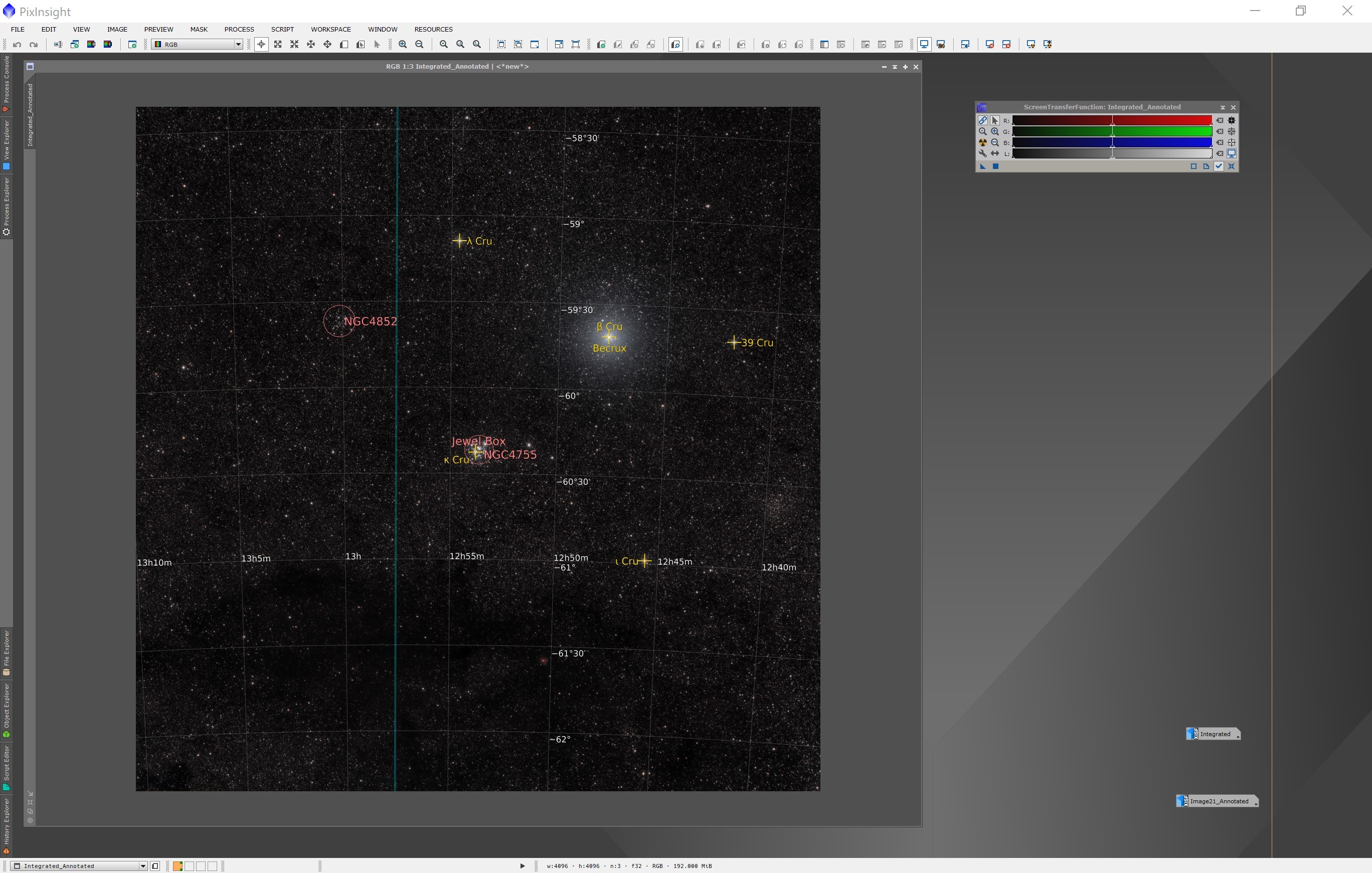

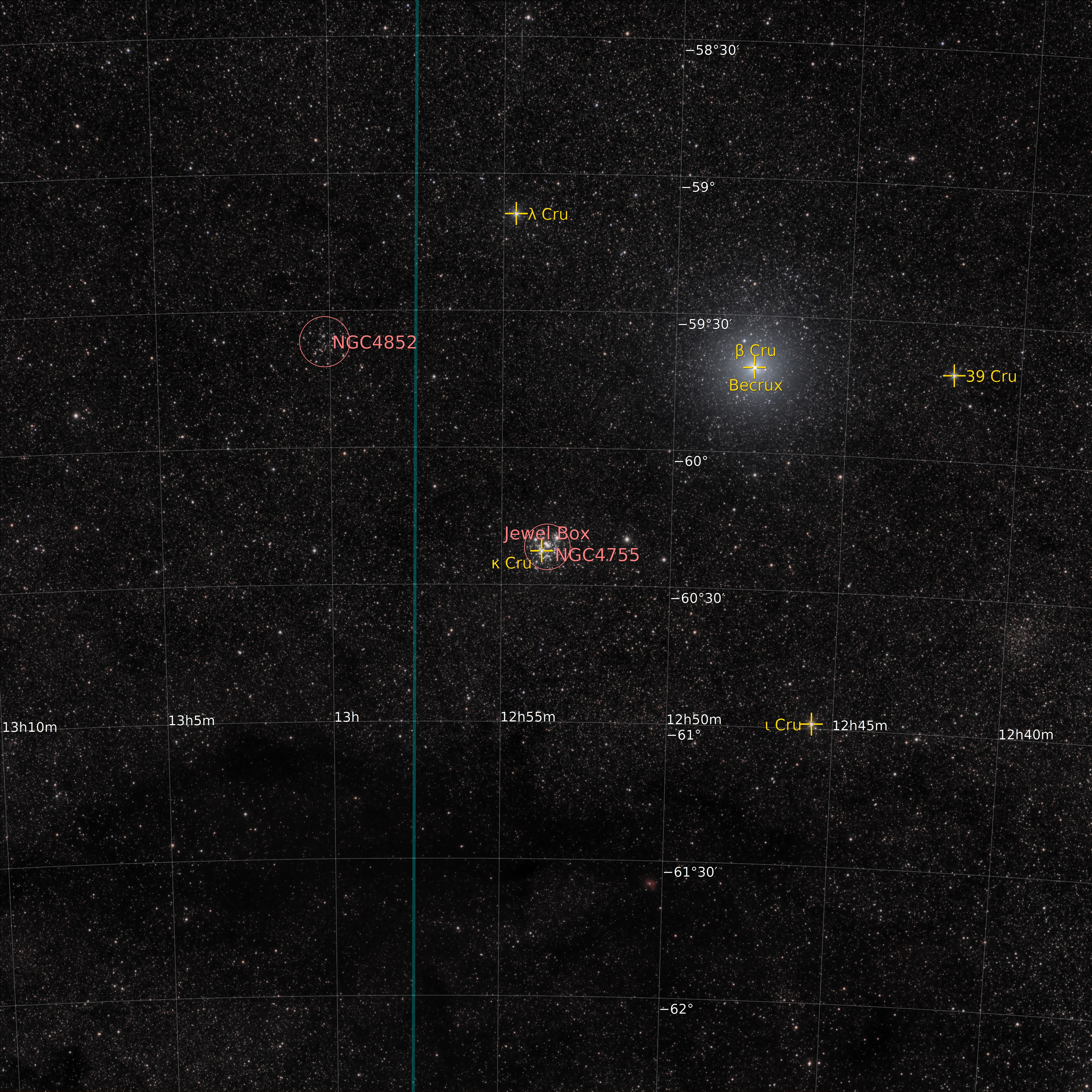

Esto generará una nueva imagen con el resultado final. Podemos ver como ha identificado diferentes objetos:
- El cluster abierto NGC4852
- El llamado cluster abierto de la caja de joyas NGC4755
- Una estrella subgigante, Bcrux, con gran luminosidad. Hablaremos mas tarde de esta estrella.
- Una estrella doble llamada Iota Crucis
- … y una cantidad más de objetos.

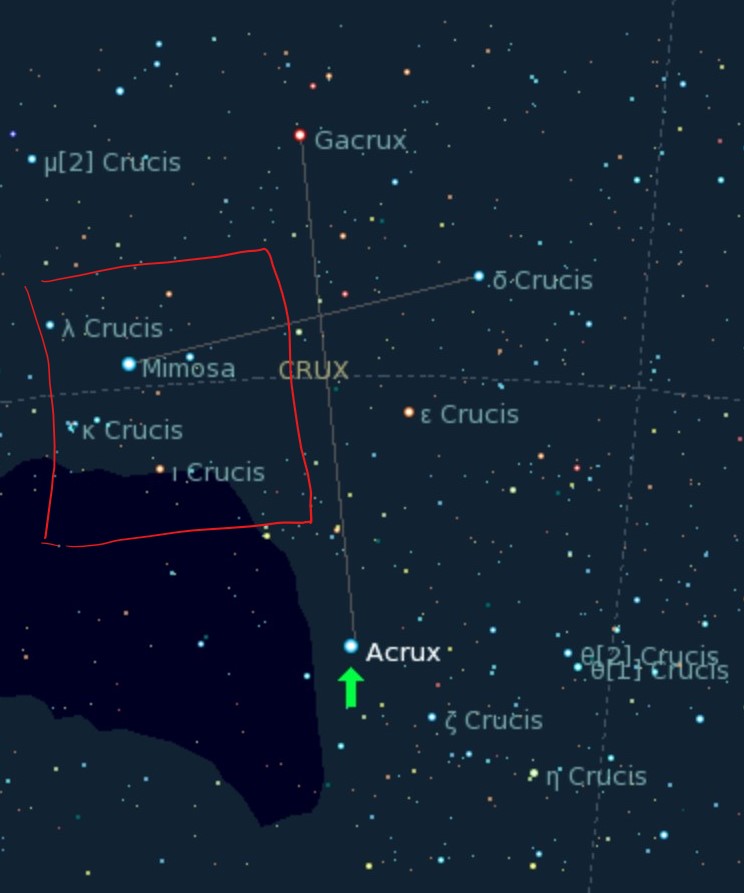

La localización de esta preciosa imagen, estaría en la famosa Cruz del Sur. Lo he marcado de forma muy aproximada con un recuadro rojo en la siguiente imagen:
(
3. Anotar manualmente
Hay veces que queremos marcar mas objetos e información de los que podemos (o sabemos) detectar automáticamente. Vemos en la imagen anterior, dos objetos muy interesantes.
- Una estrella con un poco de nebulosa a su alrededor y,

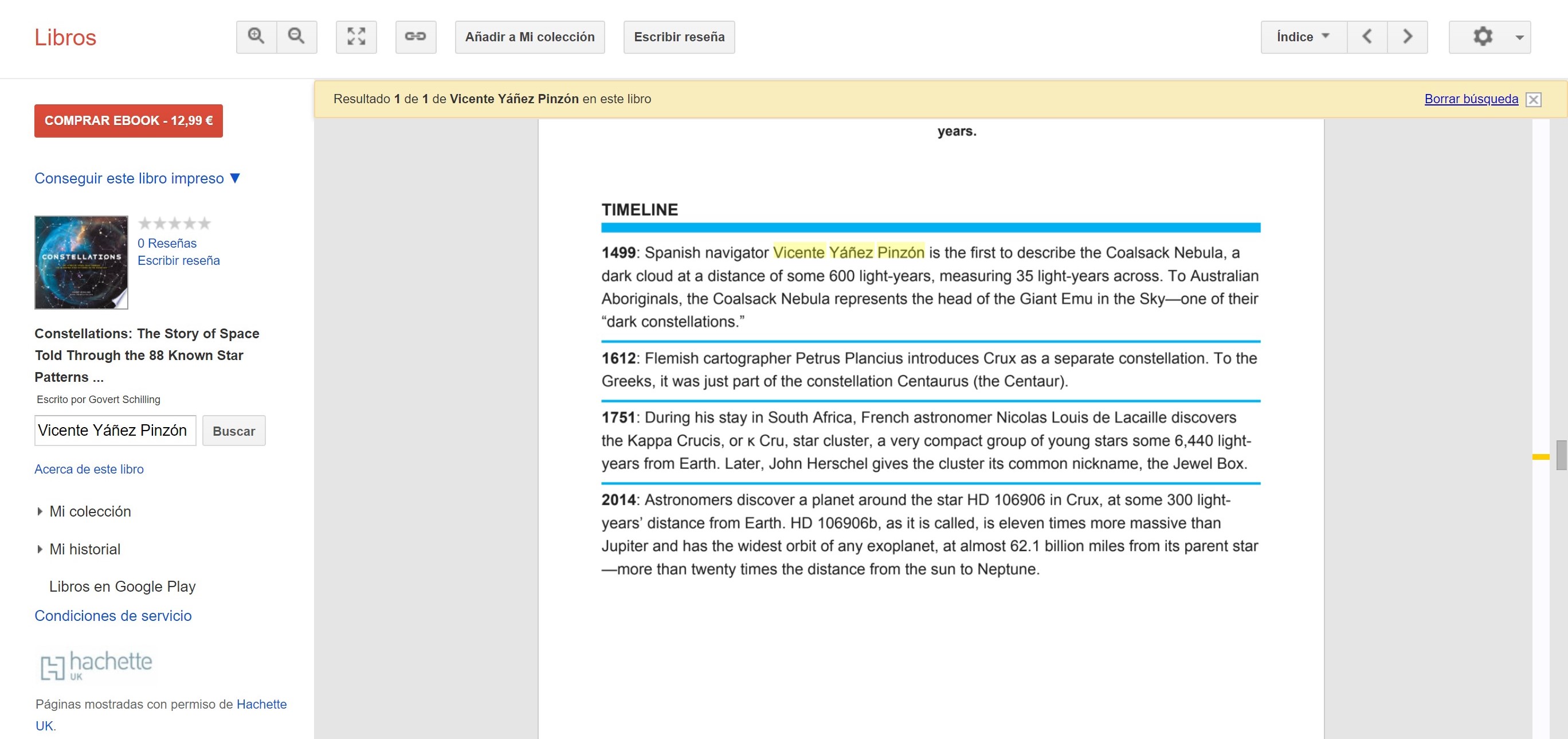

- una gran mancha negra (sin estrellas) pegada a ella conocida como la Nebulosa Saco de Carbón siendo esta una nebulosa oscura. Descubierta en 1499 por el navegante y explorador Español Vicente Yáñez Pinzón. Timeline
En la siguiente imagen se muestran estas partes:
3.1 Identificar
Para identificar la estrella, usaremos de nuevo, la siguiente utilidad:
Script >> Render >> AnnotateImage

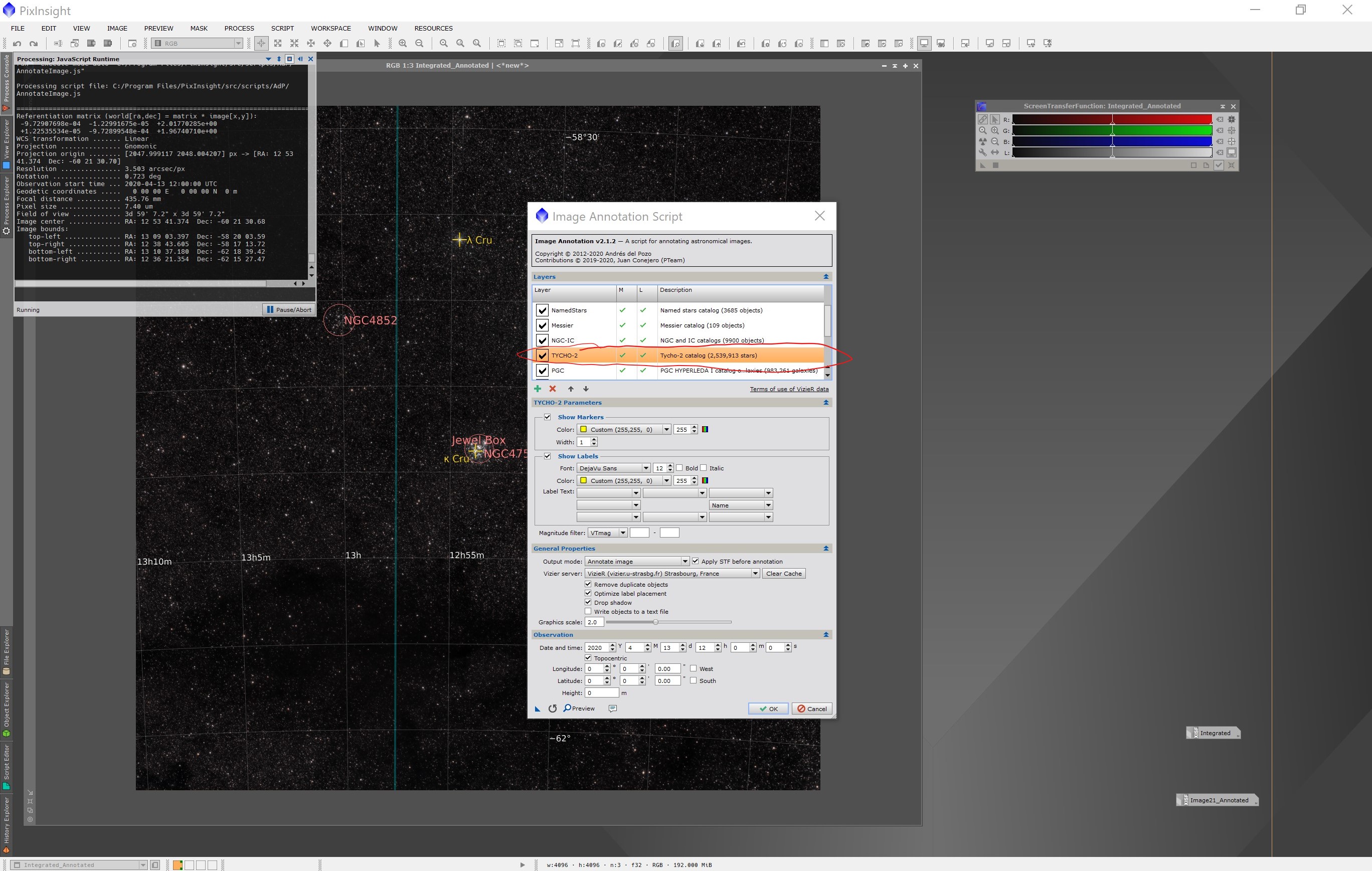

En este caso, seleccionaremos el catálogo Tycho-2 con más de 2.5 millones de estrellas identificadas.

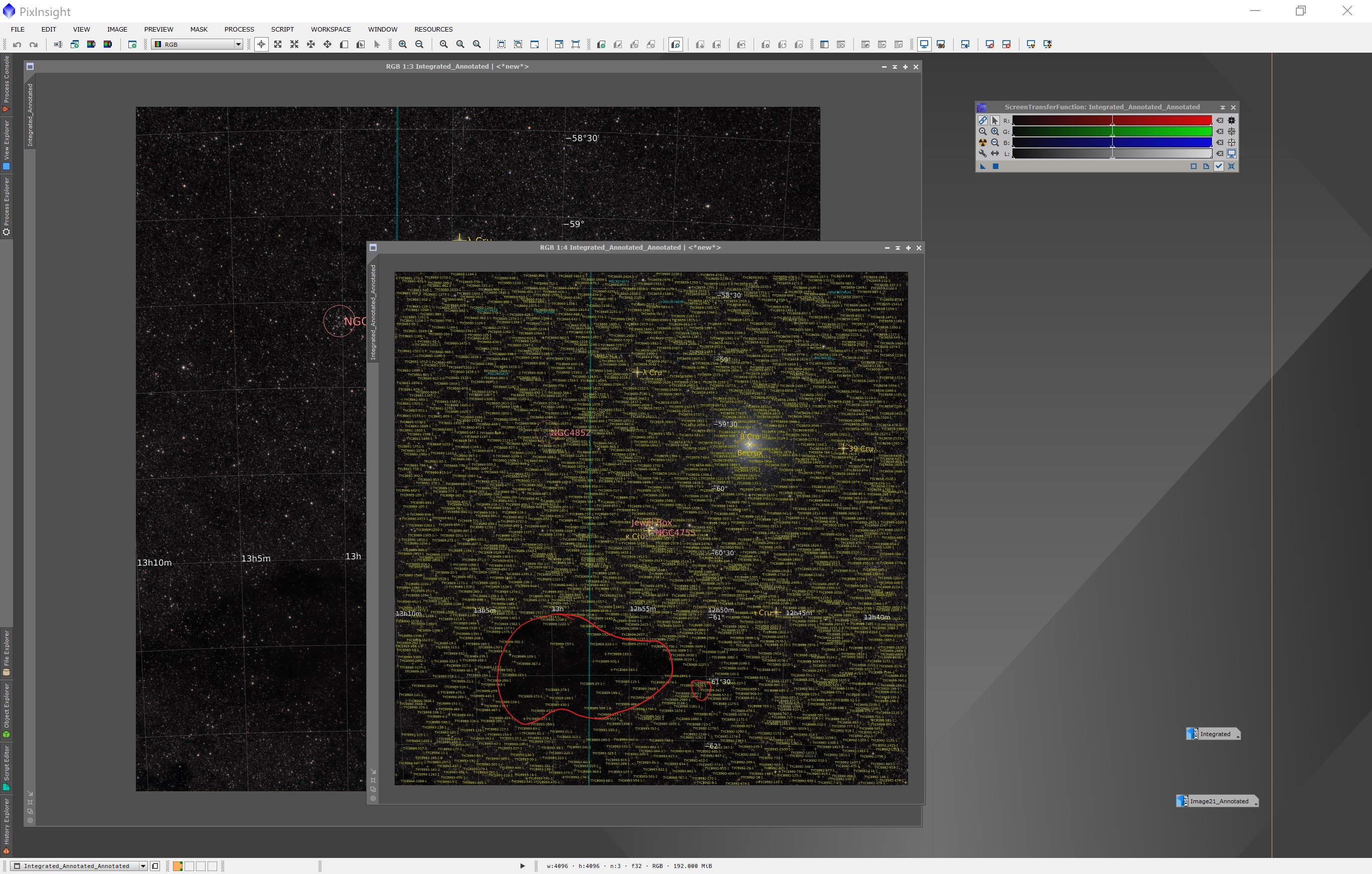

Obtendremos la siguiente imagen, haciendo zoom podremos obtener el identificador de la estrellas que buscamos: TYC 8988-717-1

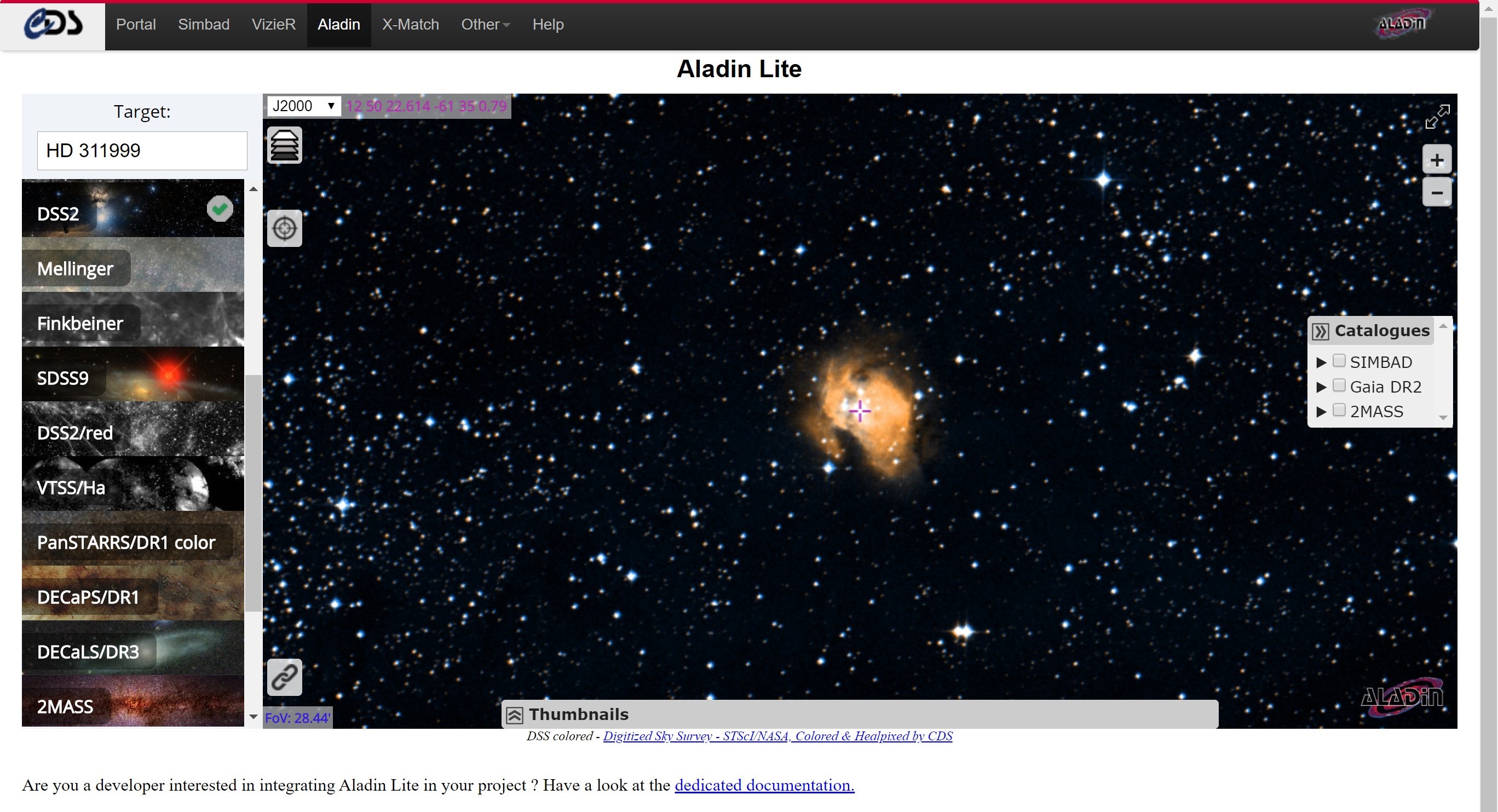

Efectivamente, si la buscamos usando el visor de Aladine, obtenemos la información de la estrella.

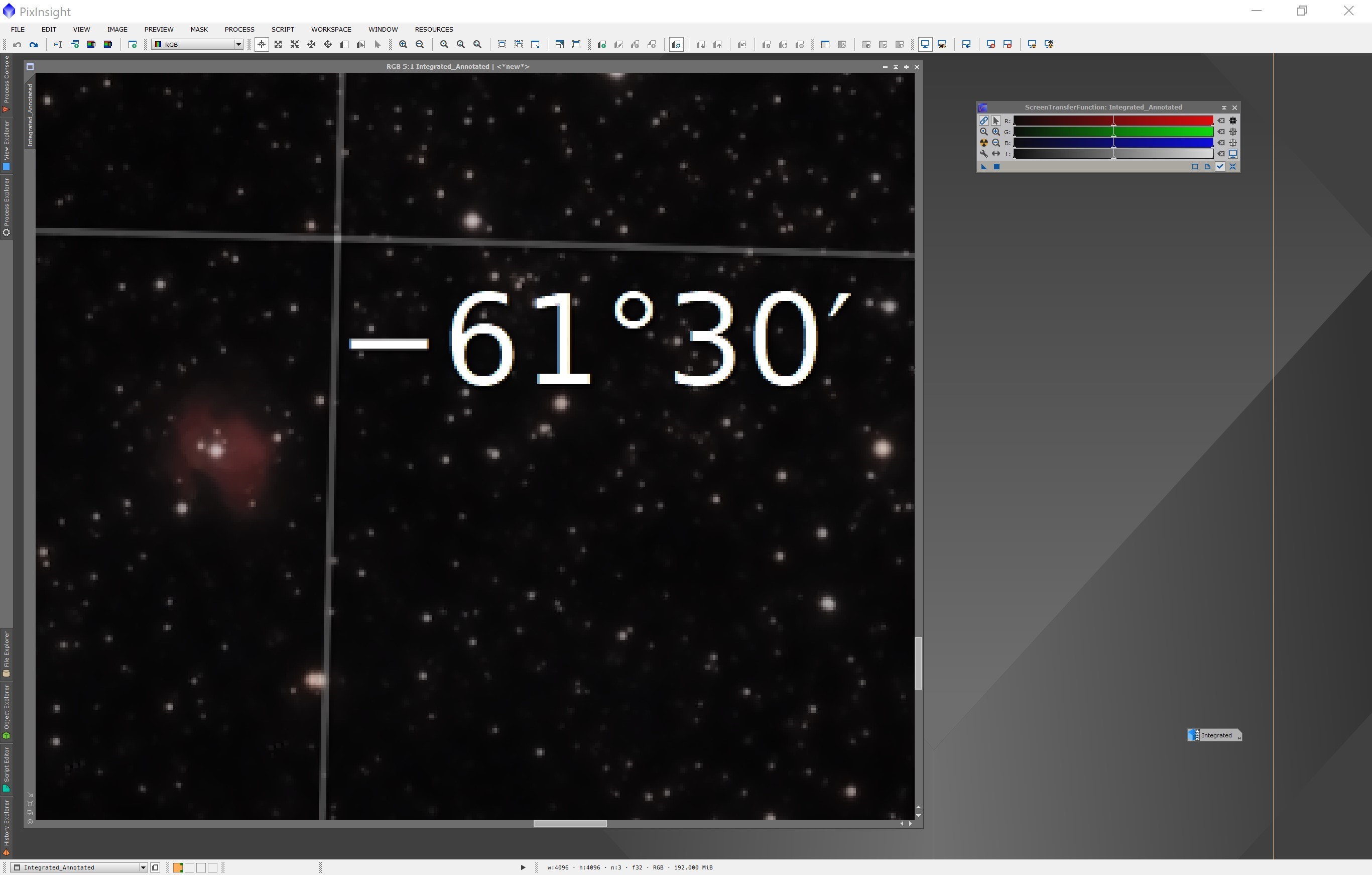

Haciendo zoom en nuestra imagen, comprobamos que el match es correcto.
3.2 Anotar
Para anotar, tanto la estrella como la nebulosa oscura, usaremos la siguiente herramienta:
Process >> (All Processes) >> Annotation

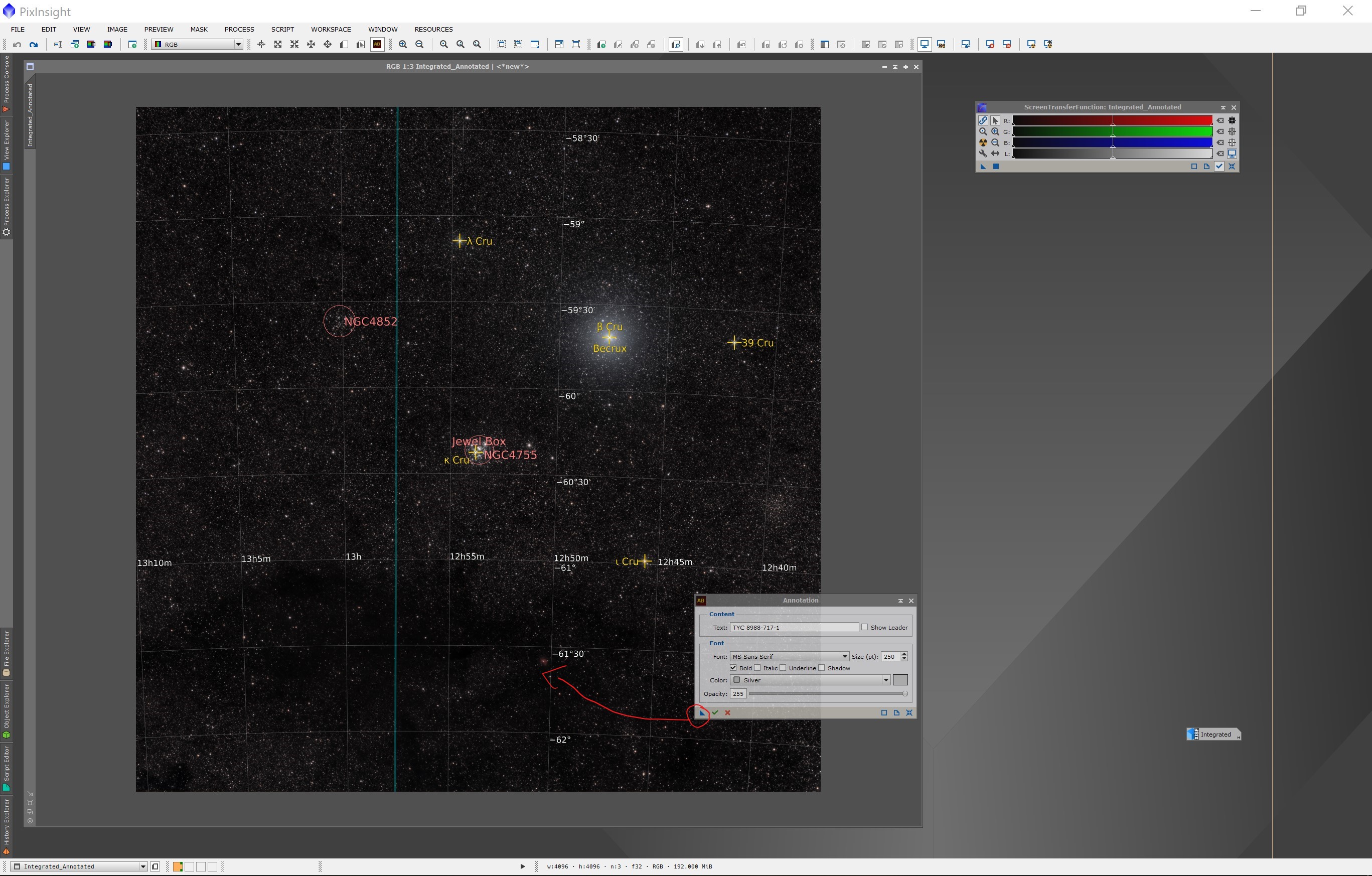

Simplemente, pondremos el texto para la etiqueta y la arrastraremos en la posición que queramos que tenga en nuestra imagen. Repetiremos el proceso poniendo las etiquetas para todos los objetos que necesitemos.
El resultado final, es el siguiente:
